ŁOŻYSKA IGŁOWE SERII K



Czym są łożyska igiełkowe serii K?





Łożyska igiełkowe serii K to łożyska igiełkowe z pełną liczbą elementów igiełkowych, bez pierścienia wewnętrznego, które są rodzajem promieniowych łożysk igiełkowych. Ich nazewnictwo jest zgodne ze standardowym kodem niemieckiej INA (Grupa Schaeffler).

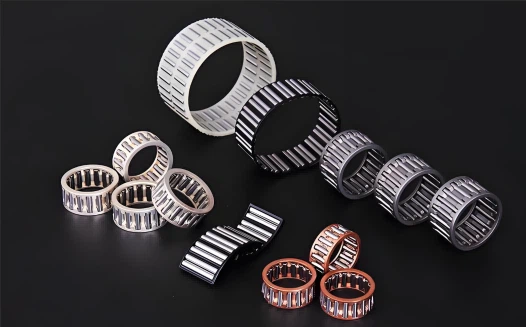

                                 productcate-526-327

Struktura rdzenia i funkcje





Brak konstrukcji pierścienia wewnętrznego



 Bezpośrednio użyj powierzchni czopa jako bieżni (wał musi być hartowany i szlifowany do Ra mniejszego lub równego 0,2 μm).



 Oszczędza przestrzeń osiową i nadaje się do scenariuszy o wyjątkowo ograniczonych promieniowych wymiarach montażowych

01

Pełny zestaw rolek igłowych

 Brak klatki, rolki igiełkowe wypełniają bieżnię, zapewniając maksymalną liczbę elementów tocznych.

 Zalety: wyjątkowo wysoka nośność promieniowa (30% ~ 50% większa niż łożysko tego samego rozmiaru z koszykiem).

 Wady: dolna prędkość graniczna (ze względu na zwiększone tarcie elementów tocznych).

02

Pierścień zewnętrzny z podwójnymi żebrami

 Pierścień zewnętrzny posiada po obu stronach sztywne żebra (kołnierze) służące do osiowego pozycjonowania wałeczków igiełkowych.

 Wysokość żebra jest zwykle mniejsza lub równa średnicy rolki igłowej, co zapewnia zwartą konstrukcję

03

Typowa analiza kodu (na przykładzie serii INA K)

KAB×CD×EF
 AB: Kod średnicy wewnętrznej (rzeczywista średnica wewnętrzna d=AB mm)
 CD: średnica zewnętrzna D (mm)
 EF: szerokość B (mm)
*Przykład: K 20×26×20 → d=20mm, D=26mm, B=20mm*

04



Podstawowe zalety





Charakterystyczny



Zilustrować


Bardzo-wysoka nośność Wałek igiełkowy z pełnym uzupełnieniem + konstrukcja rolki o małej średnicy, nośność na jednostkę powierzchni znacznie przekracza nośność łożysk kulkowych zwykłych
Ultra-cienki przekrój promieniowy Grubość ścianki wynosi tylko 1 ~ 3 mm, nadaje się do wąskich przestrzeni (takich jak mały koniec korbowodu, obudowa skrzyni biegów)
Wysoka sztywność

Przenoszenie siły kontaktowej linii, małe odkształcenia i dobra stabilność podparcia.


Ekonomiczny

Brak pierścienia wewnętrznego zmniejsza koszty produkcji, a wykorzystanie wału jako bieżni pozwala zaoszczędzić materiał.







Typowe scenariusze zastosowań



1752652140391

Silnik samochodowy

 Łożysko sworznia tłokowego, mała końcówka korbowodu, wspornik przekładni zębatej

1752652458720

Reduktor przemysłowy

 Wspornik przekładni planetarnej, pływający koniec wału wyjściowego (taki jak reduktor przegubu robota)

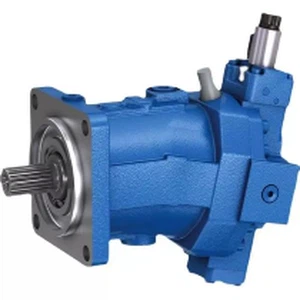

1752652601783

Pompa/silnik hydrauliczny

 Wał korbowy lub wspornik wału mimośrodowego (np. pompa nurnikowa).

1752652845256

Sprzęt AGD

 Skrzynie biegów do elektronarzędzi, wały korbowe sprężarek.

1752652994169

Lotnictwo

 Zawiasy siłownika, mechanizmy klap (wymagane specjalne materiały/powłoki)









Wybór i punkty instalacji



1. Wymagania osi (krytyczne!)

Twardość: większa lub równa 58 HRC (stal hartowana).

Chropowatość: Ra Mniejsza lub równa 0,2 μm (szlif lustrzany).

Tolerancja: zalecana k5/m6 (pasowanie z wciskiem gwarantuje, że wał jako bieżnia nie będzie ulegał freczeniu).

2. Uwagi dotyczące instalacji

Należy zapewnić współosiowość wału i otworu gniazda łożyska (błąd mniejszy lub równy 0,05 mm).

Oczyść bieżnię przed montażem, aby uniknąć wciskania się cząstek i powodowania przedwczesnej awarii.

Zastosuj metodę montażu na zimno (podgrzej gniazdo łożyska do 80 ~ 100 stopni) i nie uderzaj młotkiem w pierścień zewnętrzny

3. Wymagania dotyczące smarowania

Preferowanym środkiem smarnym jest smar litowy do wysokich ciśnień (NLGI klasa 2) lub olej obiegowy.

Początkowa objętość napełniania stanowi 30% ~ 50% przestrzeni wewnętrznej i jest regularnie uzupełniana.



Typowe tryby awarii i zapobieganie

Zjawisko porażki



Analiza przyczyn



Środki ostrożności



Zużycie wału



Twardość wału jest niewystarczająca/chropowatość przekracza normę



Ściśle kontroluj jakość obróbki wału



Pęknięcie rolki



Przechylenie instalacji lub uderzenie przeciążeniowe



Zapewnij współosiowość i unikaj przeciążeń



Pęknięcie kołnierza



Nadmierna siła osiowa (tabu konstrukcyjne!)



Przenosić tylko obciążenie promieniowe, wymagany jest osiowy pierścień ustalający



Spiekanie awarii smarowania



Wyschnięcie lub zanieczyszczenie tłuszczu



Regularna konserwacja, szczelne i pyłoszczelne







Tabela parametrów łożysk igiełkowych serii K





 ŁOŻYSKA IGŁOWE SERII K                                                                                productcate-456-334





Łożysko nr. Wymiary (mm) Waga (g)   Łożysko nr. Wymiary (mm) Waga (g)
d D B d D B
K10*13*10 10 13 10 1.60   K18*25*22 18 25 22 23.00
K10*13*13 10 13 13 2.30 K18*23*13 19 23 13 8.00
K10*13"16 10 13 16 2.90 K19*23*17 19 23 17 11.00
K10*14*10 10 14 10 2.50 K20*24*10 20 24 10 6.50
K10*14*13 10 14 13 4.60 K20*24*13 Z0 24 13 9.00
K10*16*12 10 16 12 5.50 K20*24"17 20 24 17 12.00
K12*15*10 12 15 10 1.90 K20*26'12 20 26 12 11.00
K12*15*13 12 15 13 2.30 K20*26*13 20 26 13 12.00
K12*16*13 12 16 13 3.40 K20*26*17 20 26 17 16.00
K12*17*13 12 17 13 4.90 K20*26*20 20 26 20 19.00
K12*18*12 12 18 12 5.00 K20*28*16 20 28 16 20.00
K14*18"10 14 18 10 4.00 K20*28*20 20 28 20 27.00
K14*18*13 14 18 13 6.50 K20*28*25 20 28 25 32.00
K14*18*15 14 18 15 7.30 K20*30*30 20 30 30 49.00
K14*18*17 14 18 17 8.00 K21*25*13 21 2S 13 9.00
K14*20*12 14 20 12 8.50 K22*26*10 22 26 10 7.50
K15*18*17 15 18 17 4.60 K22*26*13 22 26 13 9.50
K15*19"10 15 19 10 5.00 K22*26*17 22 26 17 12.00
K15*19*13 15 19 13 7.00 K22*28*17 22 28 17 18.00
K15*19*17 15 19 17 8.80 K22*29*16 22 29 16 16.00
K15*20*13 15 20 13 8.90 K22*30*15 22 30 JEST 18.00
K15*21"15 15 21 15 11.00 K22*32*24 22 32 24 43.00
K15*21*21 JEST 21 21 17.00 K23*35*16 23 3S 16 29.00
K16*20*10 16 20 10 5.50 K24*28*10 24 26 10 8.50
K16*20*13 16 20 13 7.50 K24*28*13 24 28 13 10.00
K16*20*17 16 20 17 10.00 K24*28*17 24 28 17 13.00
K16*22*12 16 22 12 10.00 K24*30*17 24 30 17 19.00
K16*22*16 16 22 16 12.00 K25*29*10 25 29 10 8.50
K16*22*20 16 22 20 17.00 K25*23*13 2S 29 13 11.00
K16*24*20 16 24 20 22.00 K25*29*17 25 29 17 14.00
K17*21*10 17 21 10 5.50 K25*30*17 25 30 17 16.00
K17*21*13 17 21 13 6.50 K25*30*20 25 30 20 18.00
K17*21*17 17 21 17 9.50 K25*31*17 25 31 17 19.00
K18*22*10 18 22 10 6.00 K25*31*21 25 31 21 20.00
K18*22*13 18 22 13 8.00 K25*32*16 25 32 16 21.oo
K18*2Z*17 18 22 17 11.00 K25*33*20 25 33 20 33.00
K18*24*12 18 24 12 12.00 K25*33*24 25 33 24 39.00
K18*24*13 18 24 13 13.00 K25*35*30 25 35 30 65.00
K18*24*20 18 24 20 18.00 K26*30*13 26 30 13 11.00

Łożysko nr. Wymiary (mm) Waga (g)   Łożysko nr. Wymiary (mm) Waga (g)
d D B d D B
K26"30*17 26 30 17 15.00 K40*45*17 40 45 17 31.00
K28*33*13 28 33 13 13.00 K40*45*27 40 45 27 36.00
K28*33*17 28 33 17 17.00 K40*47*18 40 47 18 39.00
K28*34*17 28 34 17 24.00 K40*47*20 40 47 20 42.00
K28*35*16 28 35 16 24.00 K40*48*20 40 48 20 49.00
K28*35*18 28 35 18 27.00 K42*47*13 42 47 13 18.00
K28*40*25 28 40 25 70.00 K42*47*17 42 47 17 32.00
K30*34*13 30 34 13 14.00 K42*50*20 42 50 20 53.00
K30*35*13 30 35 13 14.00 K43*48*17 43 48 17 30.00
K30*35*17 30 35 17 19.00 K43*48*27 43 48 27 50.00
K30*35*27 30 35 27 30.00 K45*50*17 45 50 17 34.00
K30*37*16 30 37 16 37.00 K45*50*27 45 50 27 41.00
K30*37*18 30 37 18 30.00 K45*52*18 45 52 18 42.00
K30*40*18 30 40 18 48.00 K45*53*20 45 53 20 55.00
K30*40*30 30 40 30 73.00 K4S*53*21 45 53 21 60.00
K32*38*13 32 37 13 18.00 K45*53*28 45 53 28 81.00
K32*37*17 32 37 17 19.00 K45*59*18 45 59 18 72.00
K32*37*27 32 37 27 30.00 K45*59*32 45 59 32 148.00
K32*38*20 32 38 20 30.00 K47*52*17 47 52 17 35.00
K32*39*16 32 39 16 37.00 K47*52*27 47 52 27 51.00
K32*39*18 32 39 18 45.00 K50*55*13.5 50 55 13.5 30.00
K32*40*25 32 40 25 49.00 K50*55*17 50 55 17 35.00
K32*46*32 32 46 32 119.00 K50*55*20 50 55 20 43.00
K35*40*13 35 40 13 19.00 K50*55*30 50 55 30 65.00
K35*40*17 35 40 17 21.00 K50*57*18 50 57 18 47.00
K35*40*25 35 40 25 31.00 K50*58*20 50 58 20 75.00
K35*40*27 35 40 27 39.00 K50*58*25 50 58 25 90.00
K3S*42"16 35 42 16 34.00 K52*57*12 52 57 12 24.00
K35*42*18 35 42 18 34.00 K55*60*20 55 60 20 40.00
K35*42*'20 35 42 20 37.00 K55*60*27 55 60 27 60.00
K35*42*30 35 42 30 67.00 K55*60*30 55 60 30 71.00
K35*45*30 35 45 20 56.00 K55*62*18 55 62 18 52.00
K35*45*30 35 45 30 80.00 K55*63*20 55 63 20 67.00
K37*42*17 37 42 17 22.00 K55*63*25 55 63 25 80.00
K38*43*17 38 43 17 29.00 K55*63*32 55 63 32 102.00
K38*43*27 38 43 27 43.00 K58*65*18 58 65 18 52.00
K38*46*20 38 46 20 47.00 K60*65*20 60 65 20 52.00
K38*46*32 38 46 32 76.00 K60*65*30 60 65 30 77.00
K40*45*13 40 45 13 22.00 K60*68*20 60 68 20 71.00
